RLT-Zentralgerät im Technikraum
Filter, Register, Wärmerückgewinnung, Ventilatoren. Jede Nummer größer kostet doppelt: Ventilatorleistung und Kanalquerschnitt.
Zur KühllastberechnungLüftungstechnik in Dresden: RLT-Anlagen planen
Eine Lüftungsanlage wird verlangt: von der Genehmigung, der Arbeitsstätte, der Küche, der Tiefgarage. Wir planen sie so, dass sie durch das Gebäude passt und im Betrieb dauerhaft läuft.
- Luftmengen je Raum aus der Nutzung
- Trasse geklärt vor der Ausführung
- Schall nachgewiesen statt gehofft
Lüftungsplanung anfragen
Kostenlos & unverbindlich
Angebot für Ihre Lüftungsplanung
- 1
- 2
- 3
Der Lieferumfang
Was am Ende auf dem Tisch liegt
- Luftmengen je Raum, mit Herleitung statt als Ergebnis
- Anlagenschema mit Zonen, Betriebsarten und Brandabschnitten
- Kanalnetz mit Querschnitten und Druckverlusten
- Trassen- und Schachtführung im Schnitt, nicht nur im Grundriss
- Lage der Brandschutzklappen, mit dem Brandschutzkonzept abgestimmt
- Schallnachweis für Raum und Nachbarschaft
- Auslegung der Wärmerückgewinnung und der Ventilatorleistung
- Leistungsverzeichnis ohne Fabrikat, mit Preisspiegel
- Abnahme der Volumenströme nach DIN EN 12599
Anlagentypen
Von der Bürolüftung bis zur Prozessabluft

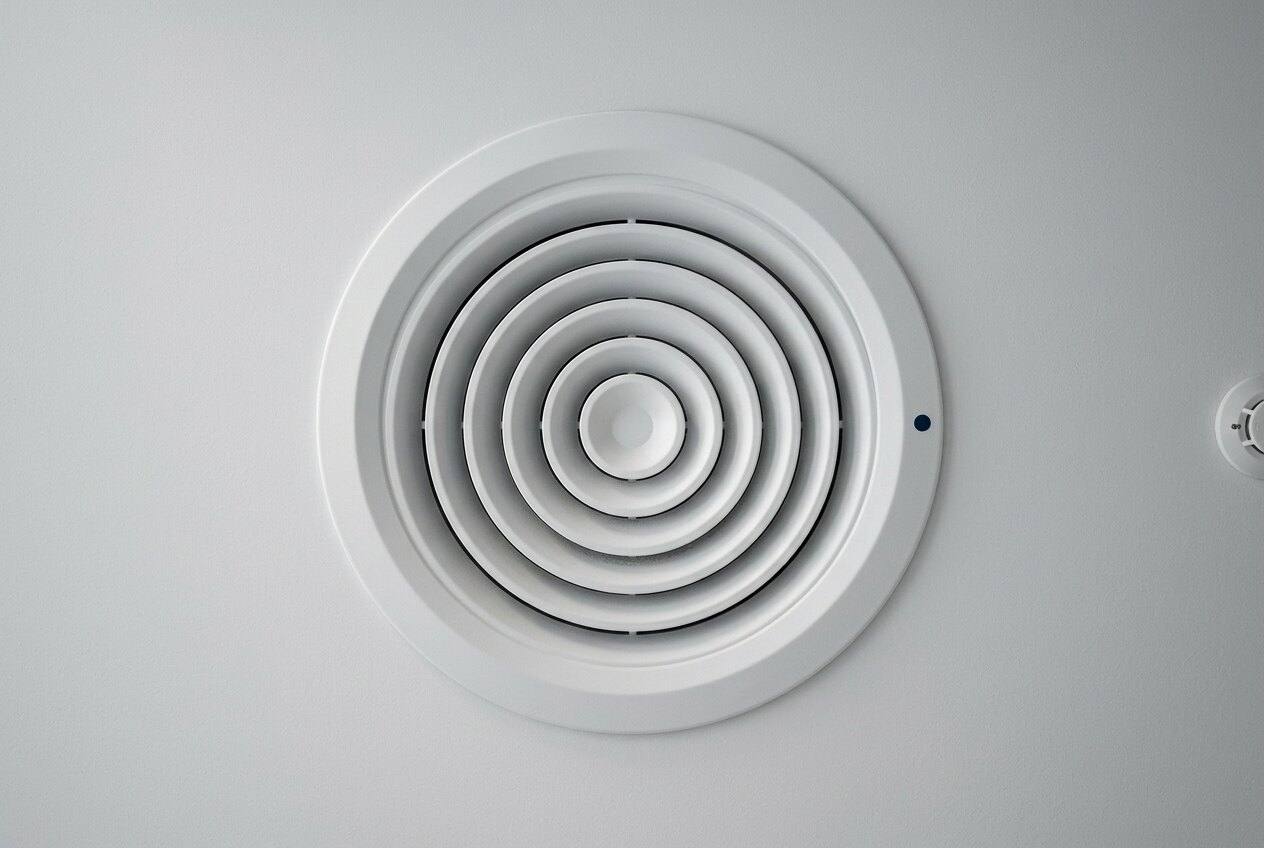

Kanalnetz und Luftführung im Raum
Querschnitte, Auslässe, Zugfreiheit und eine Trasse, die wirklich passt.

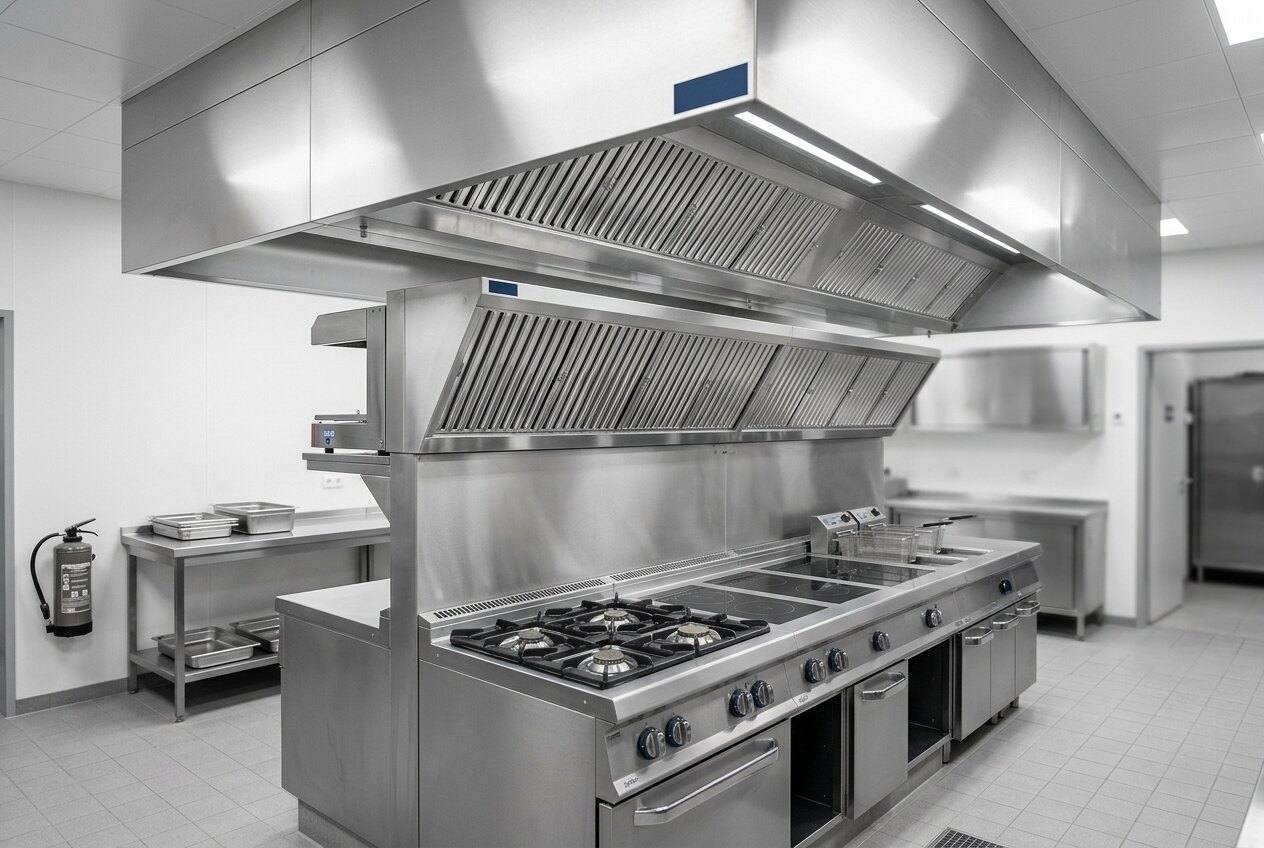

Prozess- und Sonderlüftung
Küche, Labor, Werkstatt, Tiefgarage: Hier bestimmt der Prozess die Luft.
Ablauf
Von der Luftmenge zur Trasse, die durchgeht
Der Einstieg ist in jeder Leistungsphase der HOAI möglich. Der kritische Pfad ist bei der Lüftung immer derselbe: erst die Menge, dann der Weg, dann der Schall. Wer die Reihenfolge tauscht, plant zweimal.
Luftmengen je Raum
Personen, Prozess, Feuchte und Schadstoffe bestimmen den Volumenstrom, nach EN 16798-3, ASR A3.6 und VDI 2052.
Netz und Trasse
Erst Querschnitte, dann die Trasse: Schächte, Durchbrüche und Klappen, früh abgestimmt.
Schall, Ausschreibung, Abnahme
Schall, Ausschreibung, Bauüberwachung. Zur Übergabe wird jeder Raum eingeregelt und gemessen.
Regelwerk
Die Größen, an denen eine Lüftung gemessen wird
Eine Lüftungsanlage wird über das ausgelegt, was im Raum passiert. Vier Größen entscheiden. Alle vier stehen mit Herleitung in unseren Unterlagen, damit Prüfer, Bauherr und der nächste Planer sie nachvollziehen.
Ansprechpartner für die Lüftungsplanung
Lüftungstechnik +49 351 476 92 99EN 16798-3Auslegung der Lüftung von Nichtwohngebäuden
ASR A3.6Lüftung an Arbeitsstätten
SFP-KlasseVentilatorleistung je gefördertem Kubikmeter Luft
EN 12599Messung und Übergabe der fertigen Anlage
Zwei Umfänge
Lüftungskonzept oder vollständige RLT-Planung
Für Wohngebäude verlangt DIN 1946-6 ein Lüftungskonzept: einen Nachweis, keinen Anlagenentwurf. Für Nichtwohngebäude ist die RLT-Planung etwas anderes und beginnt dort, wo das Konzept aufhört. Die beiden werden regelmäßig verwechselt.
Für den Nachweis
Lüftungskonzept nach DIN 1946-6
Geprüft wird, ob lüftungstechnische Maßnahmen nötig werden und welche. Das Ergebnis ist ein Nachweis für Bauantrag, Förderung oder Übergabe.
- Gilt für
- Wohnungen und Wohngebäude
- Ergebnis
- Konzept als Nachweis
- Bestellweg
- als Einzelleistung
Für Nichtwohngebäude
Für die Anlage
RLT-Fachplanung
Volumenströme, Zentralgerät, Kanalnetz, Trasse, Schall und Abnahme, von der Vorplanung bis zur Einregulierung.
- Gilt für
- Büro, Gewerbe, Küche, Labor
- Ergebnis
- Pläne, Leistungsverzeichnis, Abnahme
- Bestellweg
- Leistungsphasen nach HOAI
Wer ein Wohngebäude baut, braucht in aller Regel das Konzept. Wer ein Nichtwohngebäude baut, braucht die Planung.
Über der abgehängten Decke wird es eng, deshalb zuerst der Schnitt
Unsere Rolle
Die Anlage passt ins Schema und ins Gebäude
Ein Kanalnetz kann im Schema stimmen und am Unterzug scheitern. Deshalb legen wir jeden Meter durch das Gebäude, bevor der Rohbau steht.
Auf der Baustelle kostet ein umgelegter Kanal Zusatzbögen, Druckverlust, einen größeren Ventilator und Deckenhöhe. In der Planung kostet er eine Zeichnung.
Ein Kanal, der im Schema aufgeht, ist noch kein Kanal, der durch den Schacht passt.
- Schacht im Schnitt
- Tragwerk geprüft
- Brandschutzklappen
- Durchbrüche geplant
- Höhen abgestimmt
- Wartung zugänglich
Wir planen für
ganz Deutschland
ganz Deutschland
Häufige Fragen
Was uns zur Lüftungstechnik gefragt wird
Was unterscheidet ein Lüftungskonzept von einer Lüftungsplanung?
Das eine endet mit einer Aussage, das andere mit einer Anlage. Das Konzept gehört zum Wohnungsbau und beantwortet, ob und wie gelüftet werden muss. Die RLT-Planung liefert Pläne, ein Leistungsverzeichnis und die Abnahme. Wer das Konzept bestellt und die Planung meint, bekommt zwei Seiten Papier statt einer Anlage.
Wie viel Platz braucht die Anlage?
Das lässt sich früh abschätzen und spät nur noch teuer korrigieren. Wir liefern Schacht- und Trassenmaße mit der Vorplanung, damit Architektur und Tragwerk damit rechnen können. Der häufigste Konflikt entsteht übrigens nicht im Technikraum, sondern im Flur: Dort kreuzen sich Kanal, Kabeltrasse und Sprinklerleitung auf wenigen Zentimetern.
Wird die Anlage laut?
Nicht, wenn der Schall Teil der Auslegung ist. Kritisch sind die Strömungsgeschwindigkeit im Kanal, die Auswahl der Auslässe, Telefonieschall zwischen Räumen und die Übertragung über das Gerät. Wir weisen den Schalldruckpegel je Raum nach und prüfen zusätzlich, was nach außen dringt.
Übernehmen Sie eine begonnene Planung?
Ja. Häufigster Fall ist die Ausführungsplanung auf Basis eines fremden Entwurfs. Dann prüfen wir zuerst die Volumenströme nach, weil alles Weitere darauf steht. Ebenso möglich ist die reine Objektüberwachung bis zur Abnahme im Großraum Dresden, wenn Sie die Planung im Haus haben.
Führen Sie die Anlage auch aus?
Nein. Wir planen, schreiben aus und überwachen. Montiert wird von Lüftungsbaubetrieben, die über die Ausschreibung den Zuschlag bekommen. Wir liefern keine Geräte. Deshalb steht im Leistungsverzeichnis eine Leistung und kein Fabrikat.
Was kostet die Planung?
Das Honorar richtet sich nach der HOAI und den anrechenbaren Kosten der technischen Anlagen. Belastbar wird es, sobald Umfang und Leistungsphasen feststehen. Dafür genügen der Projektstand, die Flächen und die geplante Nutzung.
Lüftung für Ihr Gebäude
Beschreiben Sie kurz Nutzung, Flächen und Betriebszeiten. Das Angebot nennt Leistungsumfang und Honorar.
