Kälteerzeugung und Verteilung
Aus den Raumlasten mit Gleichzeitigkeit folgen Erzeuger, Spreizung und Pumpen. So läuft die Maschine im passenden Bereich.
Kühllastberechnung nach VDI 2078
Wie viel Kälteleistung ein Raum wirklich braucht, ändert sich im Lauf des Tages. Wir rechnen den Verlauf nach VDI 2078 in Stundenschritten durch und geben Ihnen die Leistung je Raum, mit der Sie Gerät und Luftmenge auslegen.
- Nach VDI 2078 stundenweise gerechnet
- Je Raum mit getrennten Lasten
- Festes Angebot mit Liefertermin
Kühllast berechnen lassen
Kostenlos & unverbindlich
Angebot für Ihre Kühllast
- 1
- 2
- 3
Im Lieferumfang
Was am Ende auf dem Papier steht
- Kühllast je Raum in Watt
- Innere Lasten: Personen, Geräte, Beleuchtung
- Äußere Lasten: Transmission und Sonneneinstrahlung
- Speicherverhalten der Bauteile
- Zeitpunkt der Tagesspitze je Raum
- Gleichzeitigkeit über alle Räume
- Auslegungsleistung für Erzeuger und Verteilung
- Zuluftmenge und Zulufttemperatur
- Prüffähiger Ausdruck als PDF
Was daraus folgt
Von der Raumkühllast zur ausgelegten Anlage

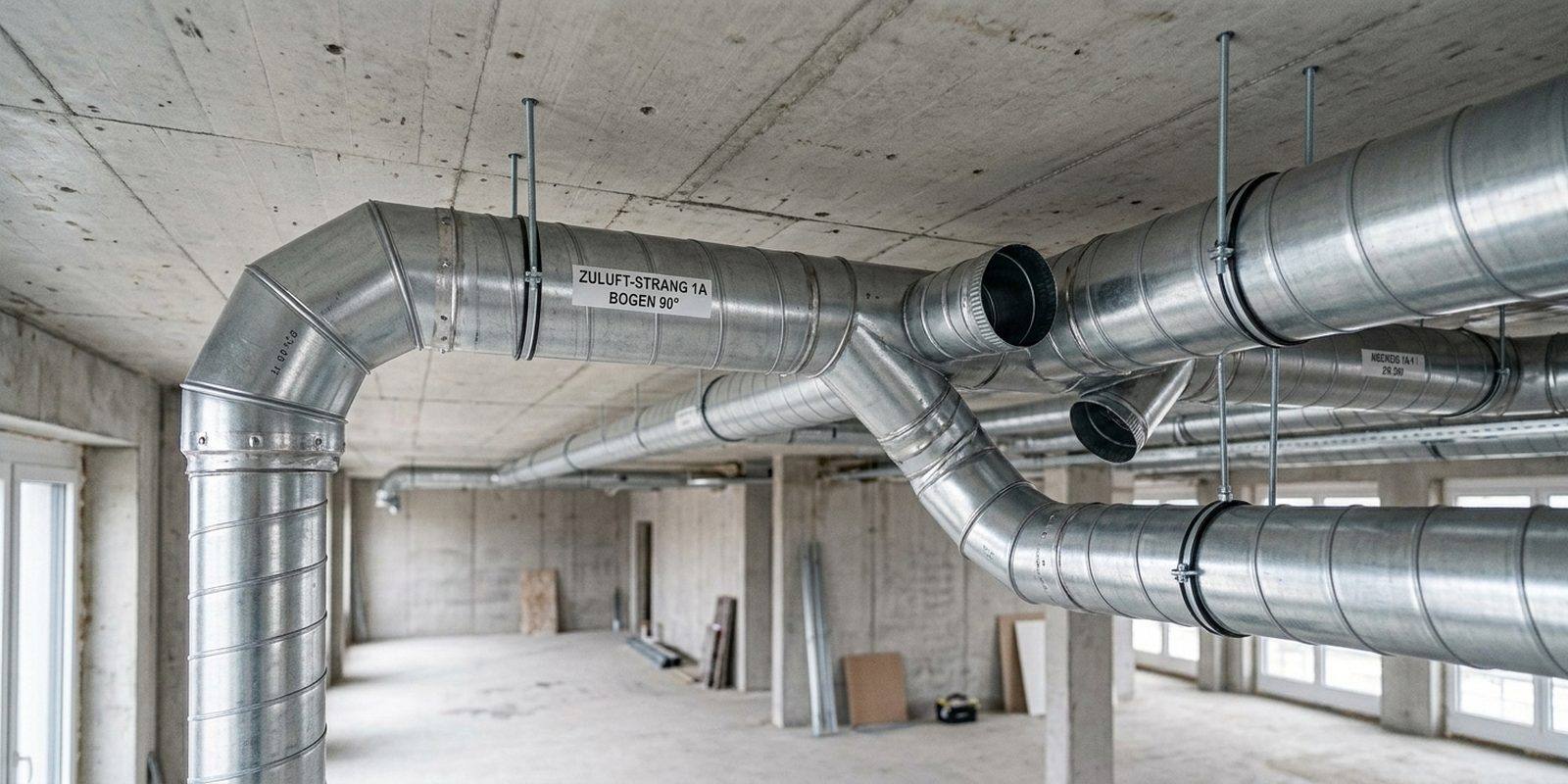

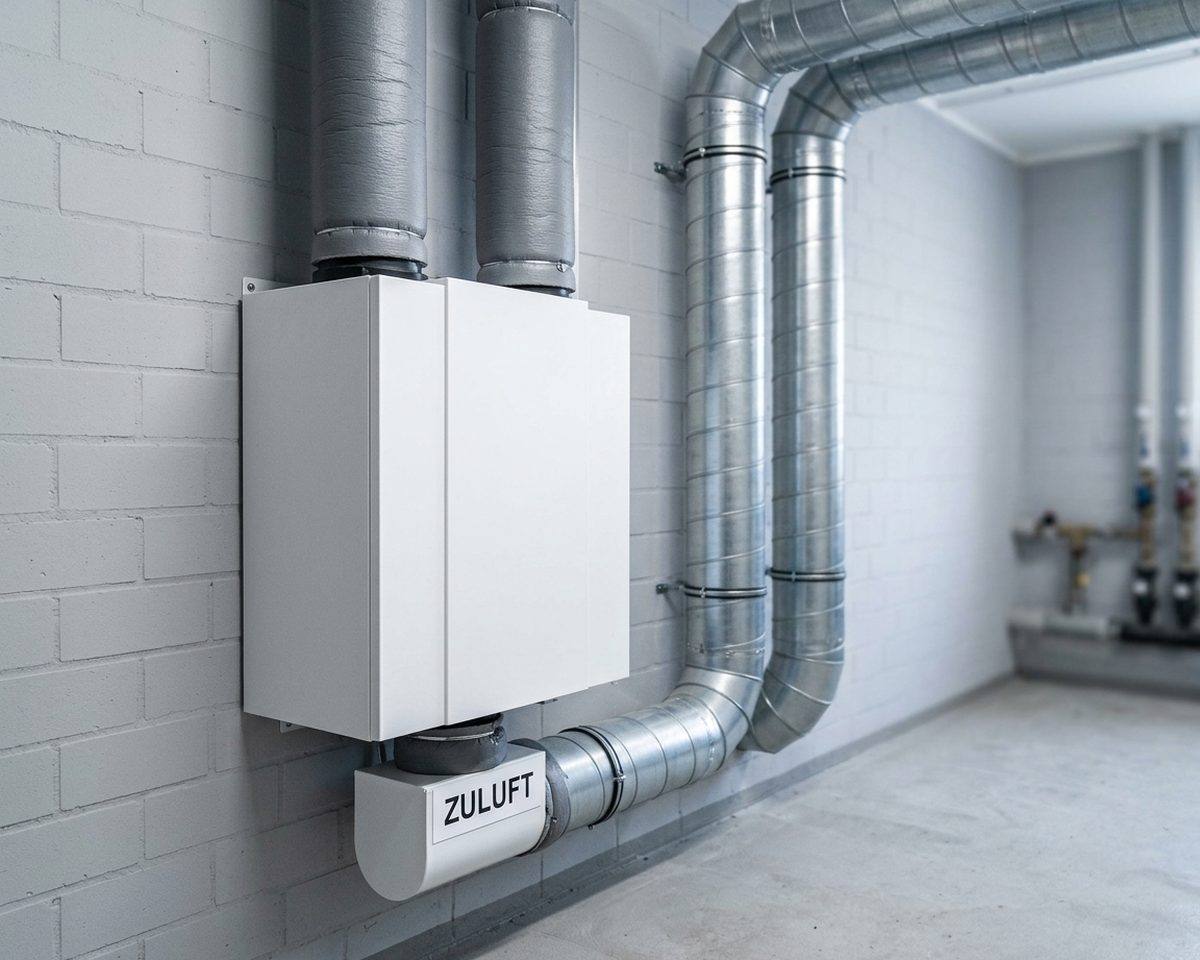

Lüftung und Zuluft
Der Luftanteil bestimmt Volumenstrom, Zuluft und Kanäle. Kühldecken und Umluftkühler weisen wir getrennt aus.

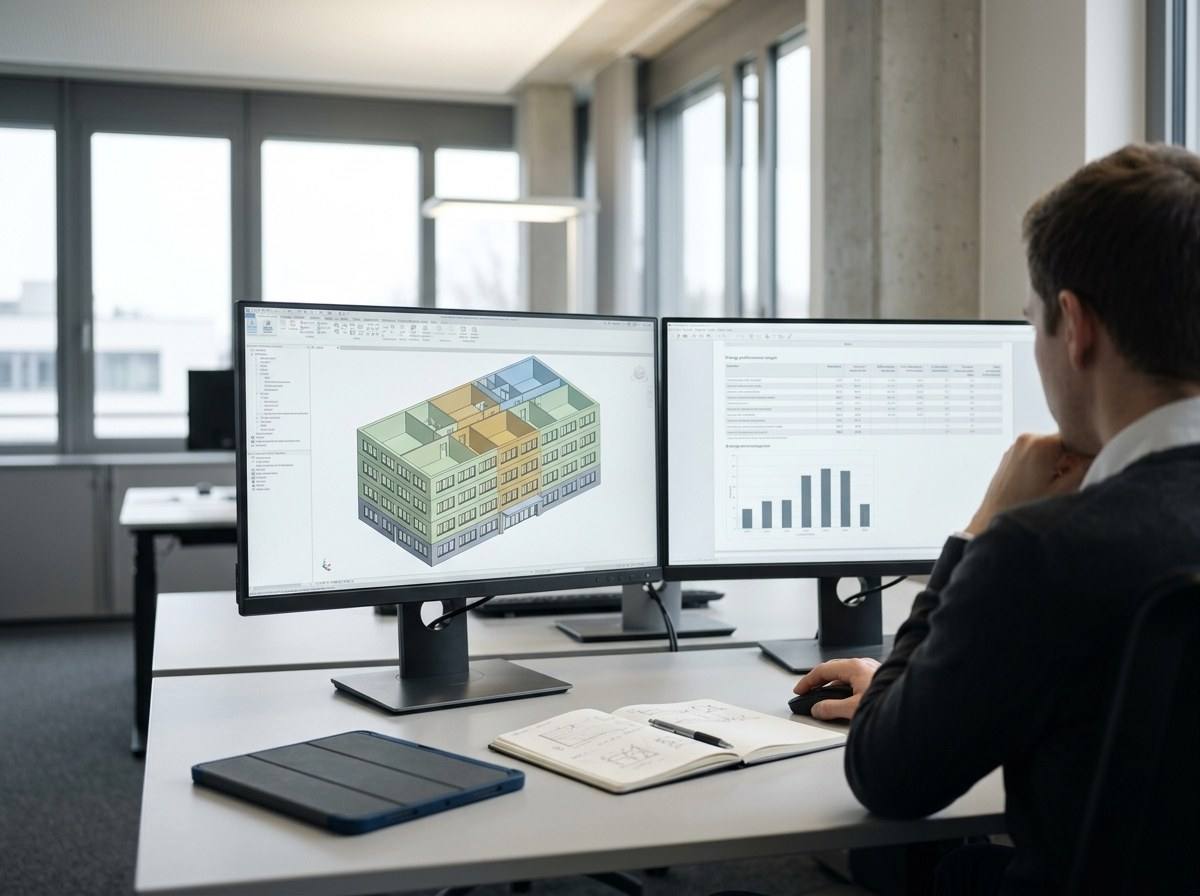

Sommerlicher Wärmeschutz
Ohne Kühlung liefert dieselbe Rechnung die Übertemperaturgradstunden. Sie zeigen, ob Verschattung und Nachtauskühlung reichen.
Warum stundenweise
Die Kühllast wird über den ganzen Tag gesucht
Die Heizlast ist ein Zustand, die Kühllast ein Verlauf. Die Sonne wandert, Räume füllen und leeren sich, Geräte laufen an, und die Bauteile geben Stunden später ab, was sie mittags gespeichert haben.
Deshalb rechnet die VDI 2078 einen ganzen Auslegungstag in Stundenschritten, mit dem Rechenkern der VDI 6007 und den Wetterdaten des Testreferenzjahres.
Zwei gleich große Räume im selben Haus haben selten dieselbe Kühllast.
- Viel Verglasung
- Besprechungsräume

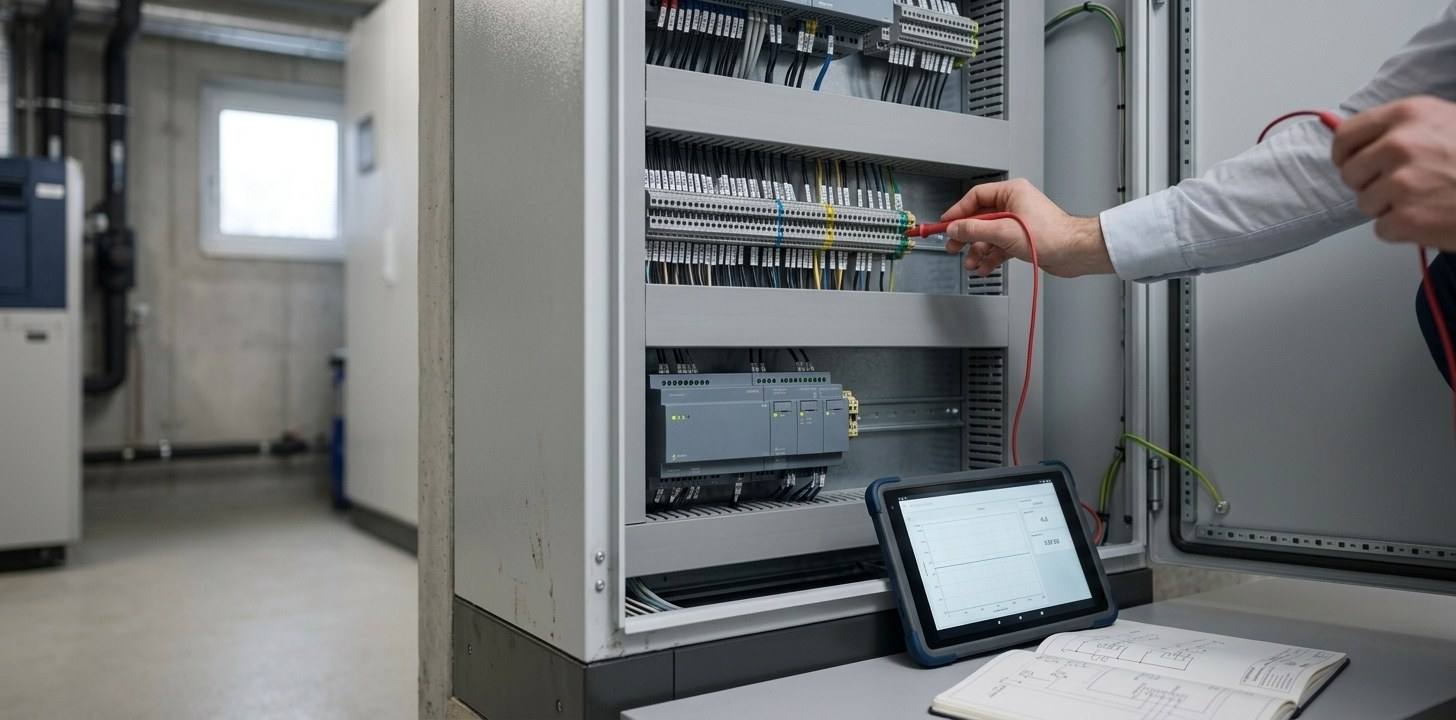

- Server, Technik
- Verkaufsflächen
- Großküchen
- Dachgeschoss
Regelwerk
Zwei Ergebnisse, die die VDI 2078 kennt
Die Auslegungs-Kühllast bemisst Geräte und Luftmengen. Die Jahressimulation zählt die zu warmen Stunden im Jahr und belegt den sommerlichen Wärmeschutz. Wir rechnen das, was Ihr Vorhaben braucht.
Ansprechpartner direkt erreichbar
Kühllast +49 351 476 92 99VDI 2078Grundlage der Kühllastberechnung
VDI 6007Rechenkern für Raum, Fenster und Strahlung
24 hAuslegungstag, Stunde für Stunde gerechnet
18.000+Planungen in der technischen Gebäudeausrüstung
Woher die Last kommt
Vier Quellen, die im selben Raum zusammenkommen

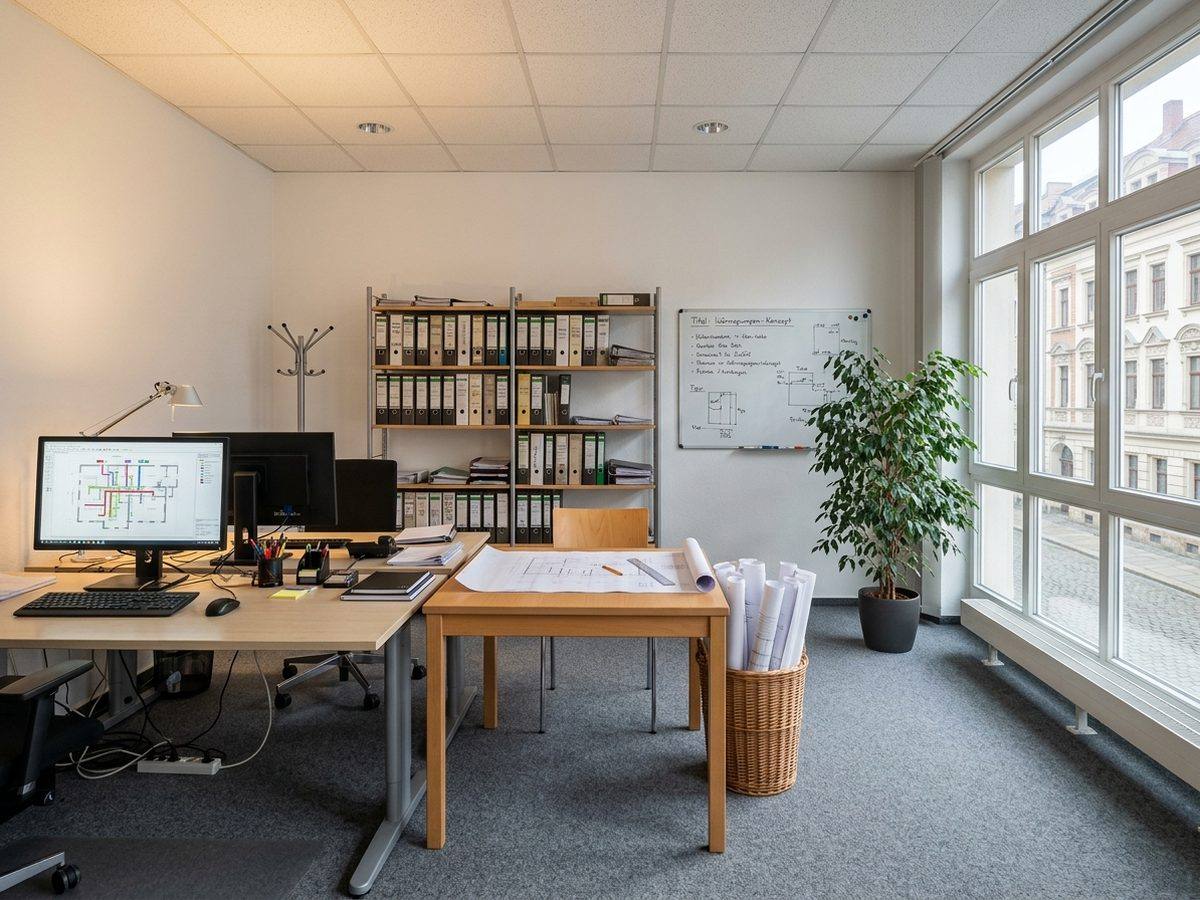

In einem gut gedämmten Gebäude bringen Menschen, Geräte und Licht häufig mehr Wärme in den Raum als Fassade und Fenster. Jede Quelle wird einzeln angesetzt und über den Tag verfolgt.
Ablauf
Vom Grundriss zur Kälteleistung je Raum
Für das Angebot genügen die Eckdaten. Verschattung, Verglasungsart und Nutzungszeiten brauchen wir erst zur Bearbeitung, denn sie entscheiden am stärksten über das Ergebnis. Gerechnet wird für ganz Deutschland, digital.
Objekt und Nutzung
Grundrisse mit Himmelsrichtung, Fenster und Verglasung, Nutzung und Personen je Raum, dazu starke Wärmequellen.
Umfang und Termin
Für einen Einbau genügt meist die Auslegung. Preis und Liefertermin stehen vorher fest.
Rechnen und übergeben
Kühllast je Raum mit Spitzenzeit, Summe mit Gleichzeitigkeit und die Daten für Erzeuger und Luftmengen.

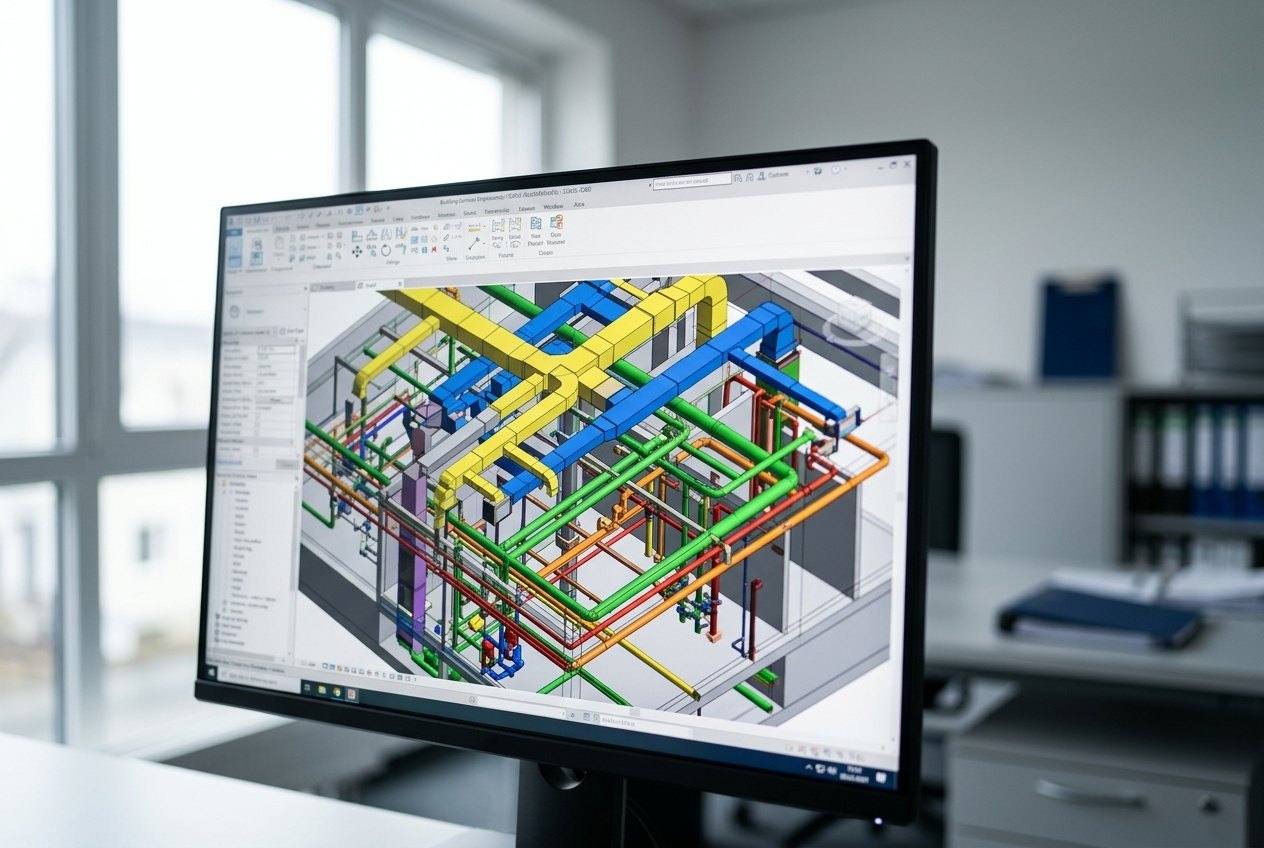

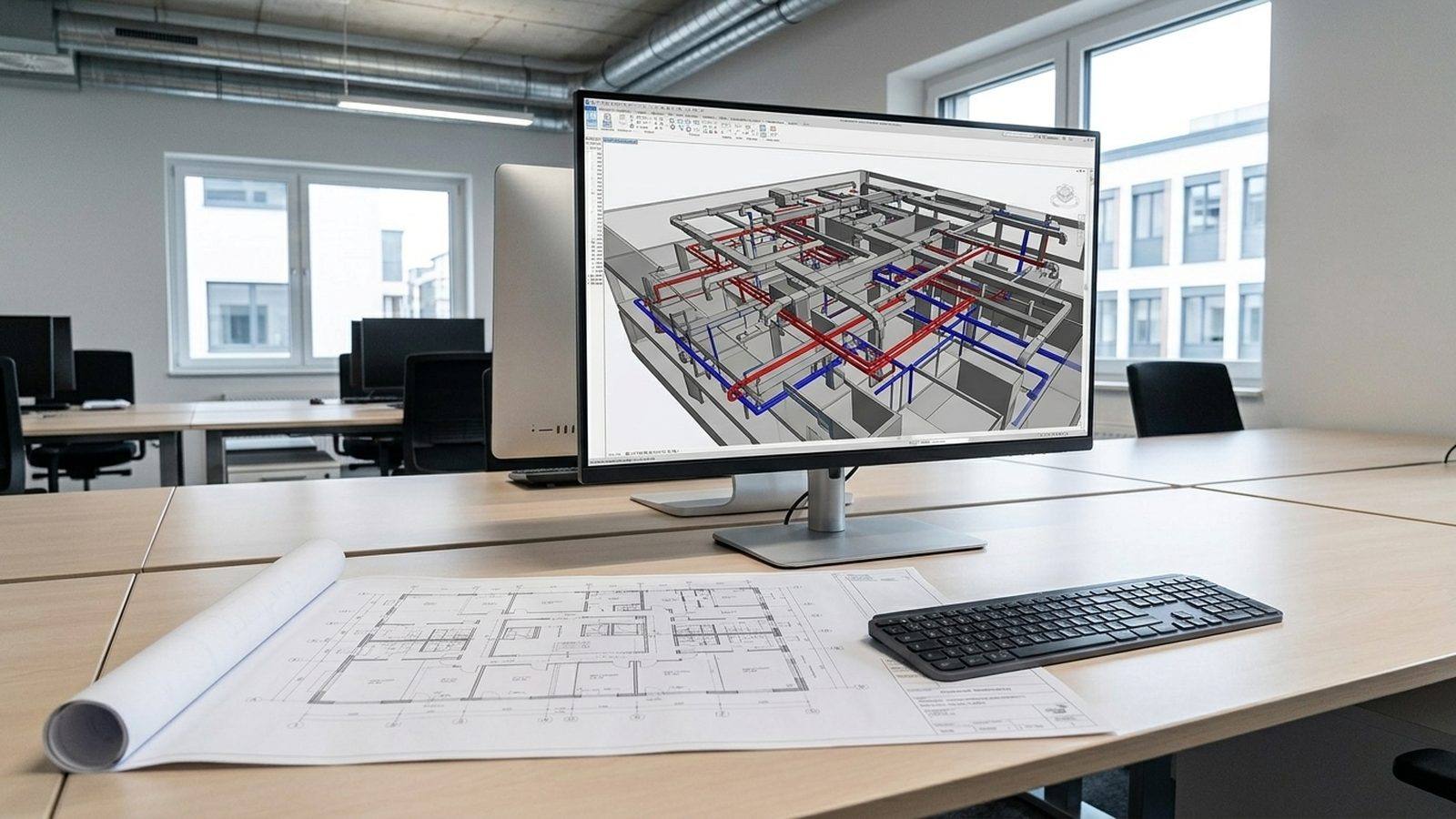

Geplant am Modell, gebaut von Ihnen
Für ausführende Betriebe
Damit der Raum auch im August kühl bleibt
Der teuerste Moment eines Kälteauftrags liegt ein halbes Jahr nach der Abnahme: Der erste heiße Tag kommt, und die Auslegung steht zur Debatte. Mit einem Faustwert fehlt Ihnen dann das Argument.
Eine gerechnete Kühllast legt offen, welche Lasten angesetzt und welche Nutzung unterstellt wurde. Ändert der Betreiber sie, ist das nachlesbar.
Eine Annahme, die dokumentiert ist, ist keine Behauptung mehr.
- Zahlen statt Geräte
- Im Hintergrund
- Rückfragen direkt
- Prüffähiges PDF
Häufige Fragen
Was zur Kühllastberechnung gefragt wird
Reicht nicht eine Faustformel je Quadratmeter?
Für eine erste Hausnummer reicht sie. Sie kennt aber weder die Himmelsrichtung noch die Belegung noch die Uhrzeit, zu der die Spitze auftritt. In Räumen mit viel Glas oder vielen Personen liegt sie deutlich daneben, und zwar in beide Richtungen.
Was ist der Unterschied zwischen Auslegung und Jahressimulation?
Die eine beantwortet, wie groß die Anlage sein muss. Die andere beantwortet, wie oft es ohne Anlage zu warm würde. Für einen Einbauauftrag genügt fast immer die erste; die zweite wird gebraucht, wenn ein Nachweis geführt werden soll.
Brauche ich das auch für eine einzelne Split-Anlage?
Sobald der Raum vom Standardfall abweicht, ja. Ein Serverraum, ein Besprechungsraum mit zwölf Personen oder ein Südbüro mit raumhoher Verglasung sprengen jede Gerätetabelle. Bei einem gewöhnlichen Büro mit einem Fenster ist der Aufwand meist nicht nötig.
Woran scheitert es am häufigsten?
An Angaben zur Nutzung. Fensterflächen und Aufbauten lassen sich aus Plänen ableiten, wer wann im Raum sitzt und welche Geräte laufen dagegen nicht. Wer das vorher beim Bauherrn erfragt, spart einen ganzen Rückfragezyklus.
Ist die Lüftungsauslegung enthalten?
Die Aufteilung zwischen luftgeführter und wassergeführter Kühlung gehört zum Ergebnis, die Bemessung der Kanäle nicht. Wenn Sie beides brauchen, sagen Sie es bei der Anfrage dazu. Dann steht es als eigener Posten im Angebot.
Was kostet eine Kühllastberechnung?
Der Aufwand hängt an der Zahl der Räume und daran, wie unterschiedlich sie genutzt werden: Zehn gleiche Büros sind schneller gerechnet als fünf Räume mit fünf Nutzungen. Sie bekommen Preis und Liefertermin, bevor die Bearbeitung beginnt.
Kühllast rechnen lassen
Nennen Sie Nutzung und Fensterflächen. Den Rest klären wir in einem kurzen Telefonat.
