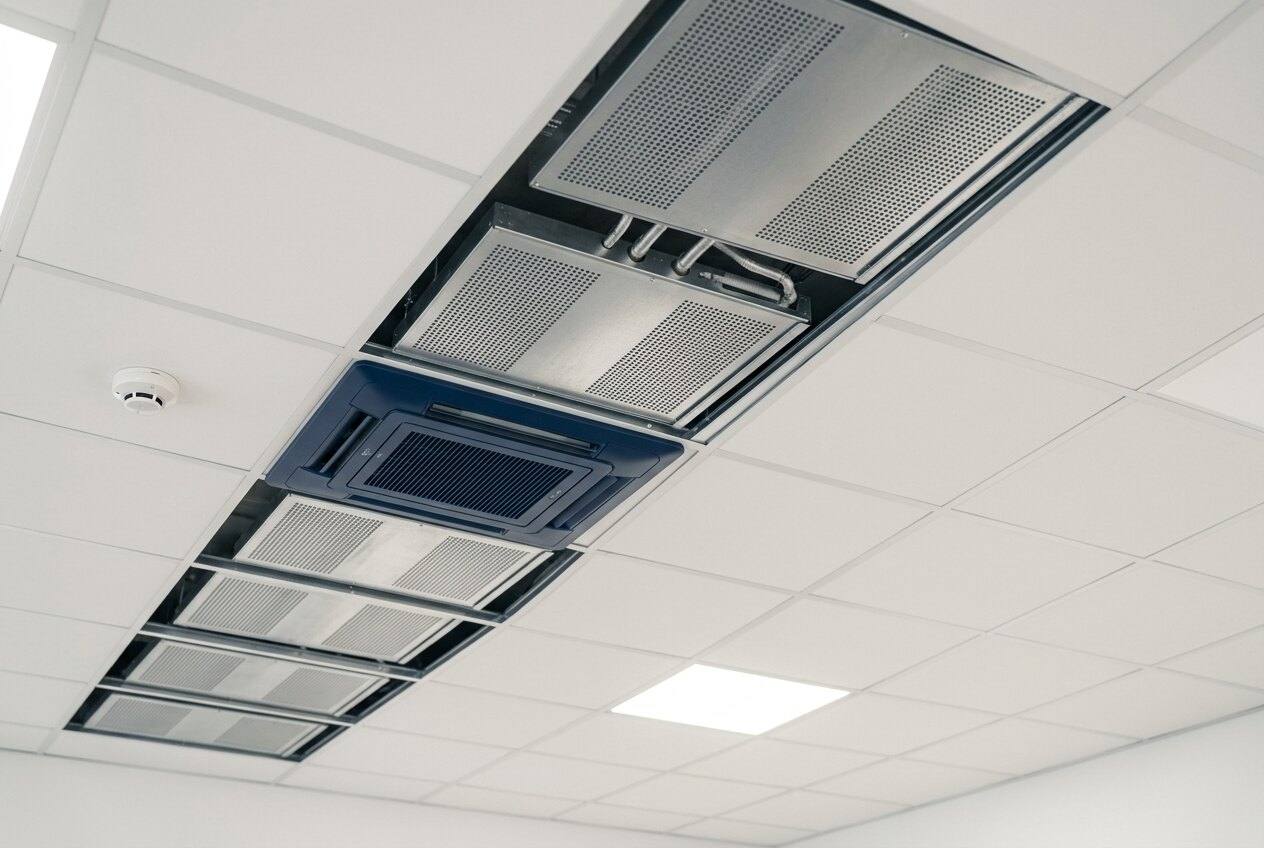

Kühllast und Raumklima
Kühllast je Raum nach VDI 2078 über den Tagesgang, Raumklima nach DIN EN 16798-1.
Zur KühllastberechnungKlimatechnik in Dresden planen lassen
Wie viel Kälte ein Gebäude braucht, entscheidet sich lange vor der ersten Preisanfrage. Wir rechnen die Kühllast, stellen die Anlagenkonzepte gegeneinander und schreiben aus. Gebaut wird von Kälte- und Klimabetrieben, wir liefern die Planung.
- Anlagengröße aus der Kühllast
- Herstellerneutral ausgeschrieben
- Angebot ohne Ortstermin
Klimaplanung anfragen
Kostenlos & unverbindlich
Angebot für Ihre Klimatechnik
- 1
- 2
- 3
Leistungsumfang
Vier Ebenen, die zusammen die Kälteleistung ergeben

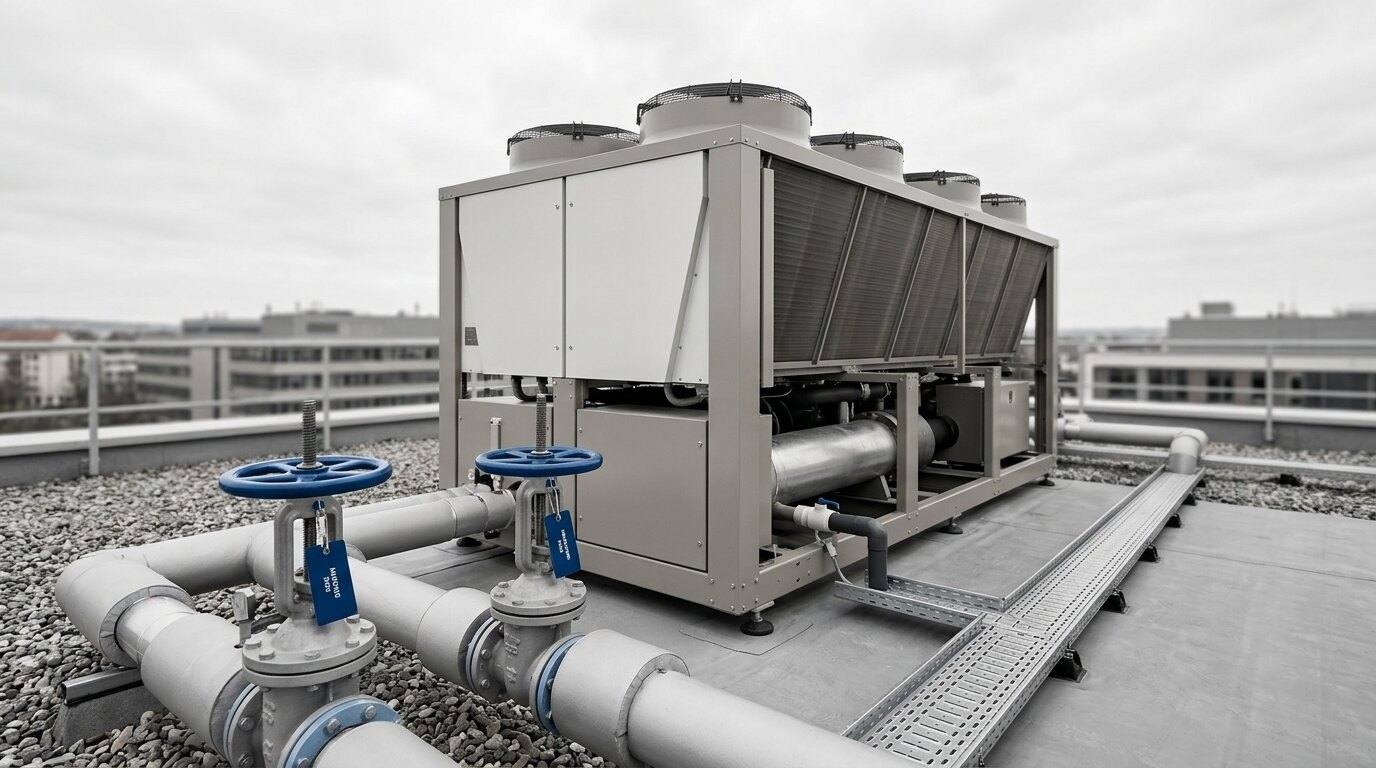

Kälteerzeugung und Rückkühlung
Kaltwasser, VRF oder dezentral, mit Investition und Betriebskosten im Vergleich.
Zum GEG-Nachweis

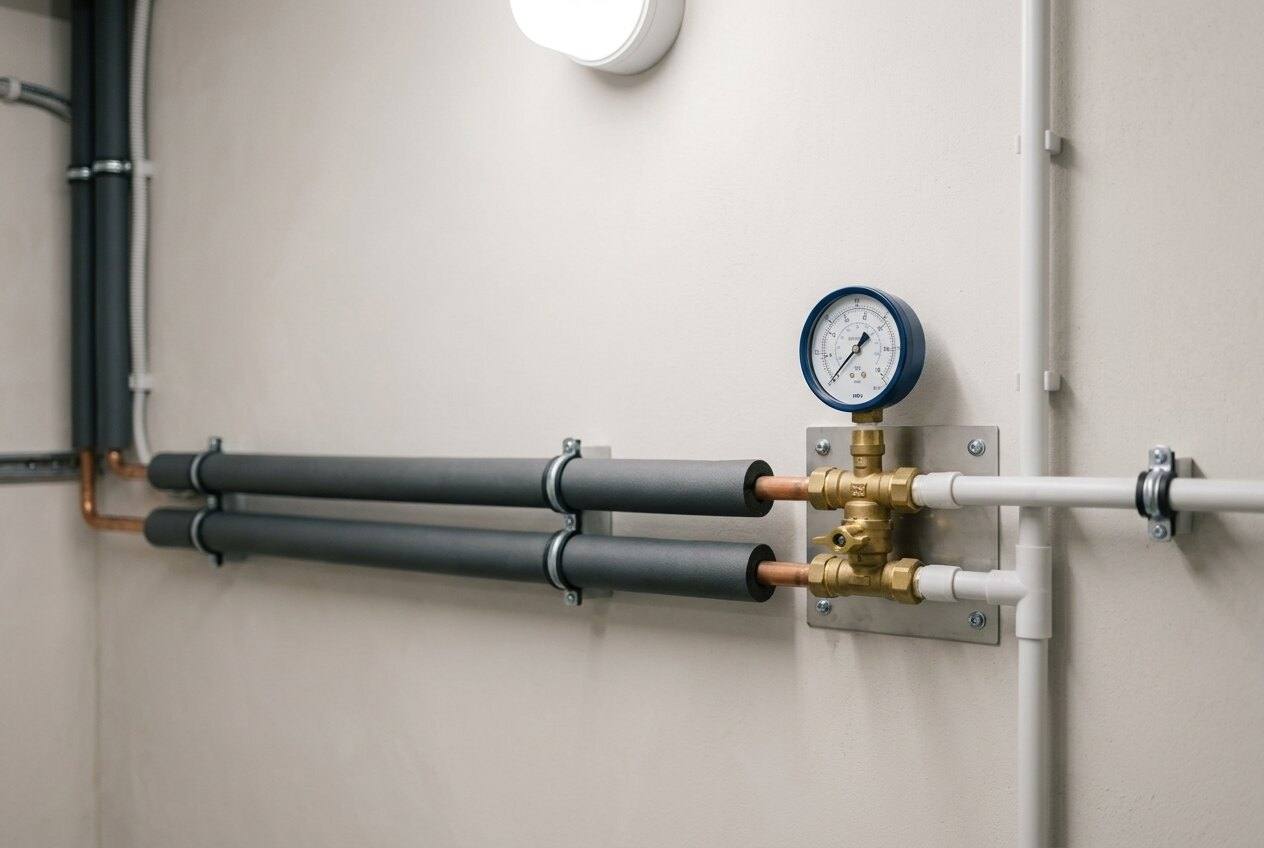

Verteilung und Übergabe im Raum
Kühldecke, Konvektor, Umluftkühler: zugfrei und leise.

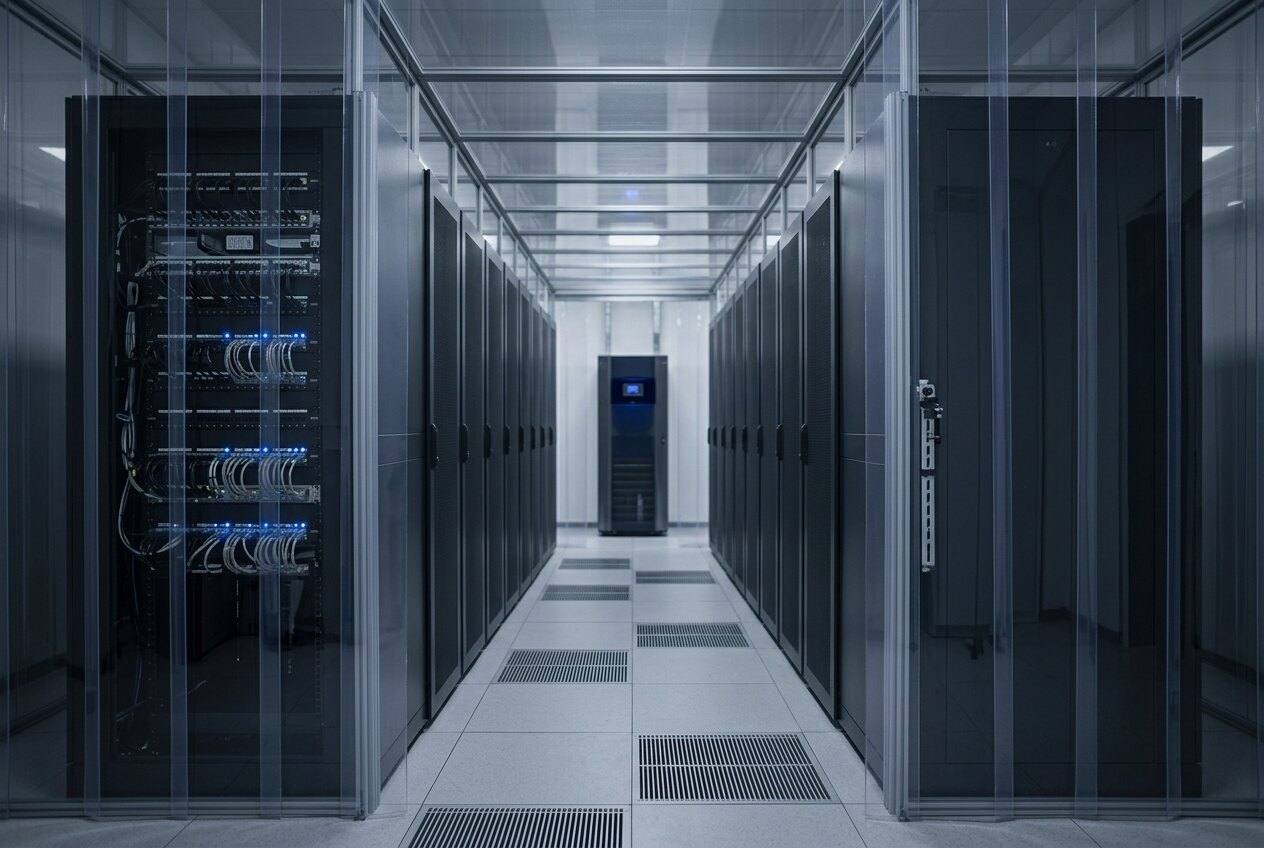

Serverraum und Prozesskälte
Redundant, ganzjährig, mit Kaltgang und freier Kühlung.
Zum Vergleich
Gerechnete Kühllast oder Anlage nach Faustwert
| Worum es geht | Kühllast gerechnet | Nach Watt je Quadratmeter |
|---|---|---|
| Anlagengröße | aus Last und Tagesgang | aus einem Erfahrungswert |
| Teillast | ausgelegt, der Tagesgang ist bekannt | Anlage taktet, weil sie zu groß ist |
| Investition | so groß wie nötig | die Reserve wird mitbezahlt |
| Stromkosten | über die Betriebsstunden gerechnet | zeigen sich in der ersten Abrechnung |
| Schall nach außen | vor der Gerätewahl geprüft | fällt bei der Beschwerde auf |
Ablauf
Von den Lastannahmen bis zur Einregulierung
Wir arbeiten nach den Leistungsphasen der HOAI und steigen in jeder ein. Was die Kälteplanung von den anderen Gewerken unterscheidet, sind die drei Punkte, an denen sie schiefgeht.
Annahmen festlegen
Nutzung, Belegung, Geräte, Licht, Glas und Betriebszeiten je Raum. Halbe innere Last heißt halbe Anlage.
Konzepte gegeneinanderstellen
Kaltwasser, VRF oder dezentral, Aufstellort, Kältemittel, Schall. Sie wählen aus zwei bis drei Varianten.
Ausschreiben und abnehmen
Leistungsverzeichnis ohne Fabrikat, Preisspiegel, Bauüberwachung und geprüfte Protokolle zur Abnahme.
Regelwerk
Wonach eine Kälteanlage ausgelegt wird
Eine Kühllast ist eine Rechnung mit Randbedingungen: Wetterdaten, Belegung, innere Lasten, Verglasung, Verschattung, Speichermasse. Wir legen alle Annahmen offen. So sehen Sie bei jeder Änderung sofort, was sie kostet.
Ansprechpartner für die Kälteplanung
Klimatechnik +49 351 476 92 99VDI 2078Kühllast und Raumtemperaturen über den Tagesgang
EN 16798-1Kategorien für Temperatur, Feuchte und Luftqualität
12 kWab dieser Kälteleistung wird die Anlage energetisch inspiziert
TA LärmImmissionsrichtwerte für Rückkühler und Außengeräte
Unser Winkel
Am günstigsten ist die Kälte, die der Entwurf einspart
Zuerst wird die Last kleiner: Sonnenschutz, passendes Glas, freie Speichermasse und Nachtlüftung kosten im Betrieb nichts. Was übrig bleibt, ist die Anlage, die wirklich gebraucht wird.
Ein Kälteanlagenbauer führt dieses Gespräch selten, denn es verkleinert seinen Auftrag. Wir verkaufen weder Geräte noch Wartung. Deshalb darf unser Ergebnis eine halbe Anlage sein.
Wer die Anlage verkauft, hat bei der Auslegung ein zweites Interesse.

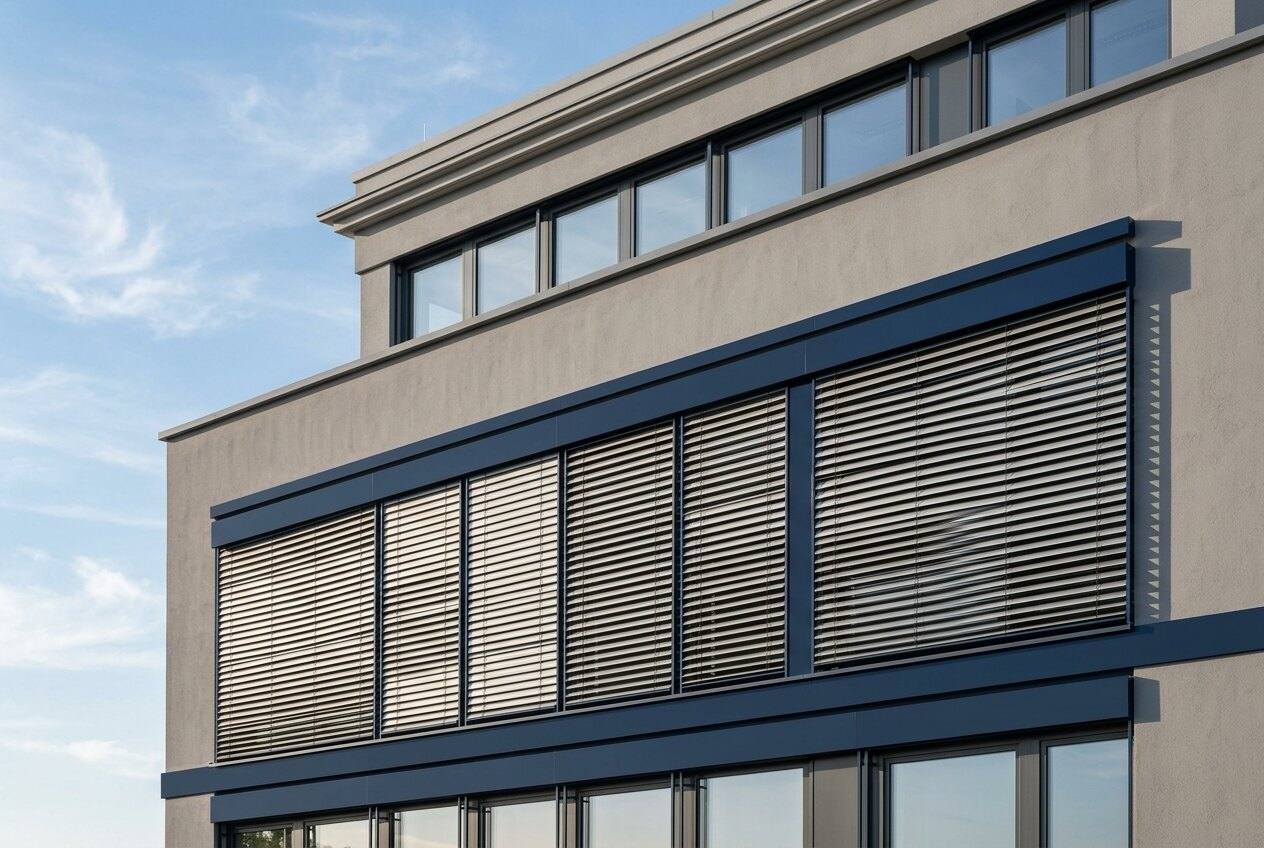

- Sonnenschutz
- Passendes Glas
- Nachtluft nutzen
- Abwärme senken
- Freie Kühlung
- Kälte zuletzt
Im Leistungsverzeichnis
Die Positionen, an denen sich der Preis entscheidet
- Kälteleistung je Raum und je Anlage
- Kältemittel mit zulässigem Treibhauspotenzial
- Schallleistungspegel je Gerät und Aufstellort
- Hydraulischer Abgleich des Kaltwassernetzes
- Kondensatführung und Anschluss an die Entwässerung
- Dämmung und Dampfsperre der kalten Leitungen
- Revisionsöffnungen und Zugänglichkeit zur Wartung
- Regelung, Sollwerte und Schnittstelle zur Gebäudeautomation
- Geprüftes Einregulierungsprotokoll zur Abnahme
Wir planen für
ganz Deutschland
ganz Deutschland
Häufige Fragen
Was uns zur Klimatechnik gefragt wird
Bauen Sie die Anlage auch ein?
Nein. Für Sie ändert das vor allem den Vertragsweg: Planung und Ausführung werden getrennt vergeben, die Ausführung auf Grundlage unserer Ausschreibung. Auf der Baustelle sind wir trotzdem: Wir prüfen die Montage, begleiten die Einregulierung und prüfen die Abnahme. Wer Ausführung und Prüfung in einer Hand haben möchte, ist bei uns falsch.
Woher kommt die Anlagengröße?
Aus der Kühllastberechnung nach VDI 2078. Für jeden Raum werden äußere und innere Lasten über den Tagesgang angesetzt und die Spitze gesucht. Die liegt selten dort, wo man sie vermutet, und fast nie zur selben Stunde wie im Nachbarraum.
Dürfen wir das Außengerät überhaupt aufstellen?
Das entscheidet der Schall. Rückkühler und Außengeräte müssen die Immissionsrichtwerte der TA Lärm am nächsten schutzwürdigen Fenster einhalten, nachts deutlich strenger als tagsüber. Wir prüfen Aufstellort und Schallleistungspegel, bevor die Gerätewahl feststeht. Nachträglich hilft meist nur eine Einhausung, und die kostet Leistung.
Wie lange bekommen wir das Kältemittel noch?
Die europäische F-Gase-Verordnung senkt die verfügbare Menge teilfluorierter Kältemittel stufenweise ab. Für den Betreiber heißt das: Das Kältemittel entscheidet mit darüber, ob eine Anlage in zehn Jahren noch wirtschaftlich nachgefüllt werden kann. Wir schreiben es deshalb mit Grenzwert aus und nicht nach Gewohnheit.
Muss unsere Bestandsanlage inspiziert werden?
Klimaanlagen und kombinierte Klima-Lüftungs-Anlagen über 12 kW Kälteleistung unterliegen der energetischen Inspektion nach dem Gebäudeenergiegesetz. Wenn niemand mehr weiß, wann zuletzt inspiziert wurde, ist das der übliche Anlass für den ersten Anruf.
Was kostet die Planung?
Das Honorar richtet sich nach der HOAI und den anrechenbaren Kosten der technischen Anlagen. Belastbar beziffern lässt es sich, sobald Umfang und Leistungsphasen feststehen. Dafür genügen der Projektstand und eine grobe Flächenangabe.
Kälte für Ihr Vorhaben
Beschreiben Sie kurz Nutzung und Fläche. Sie bekommen ein unverbindliches Angebot mit Leistungsumfang und Honorar.
